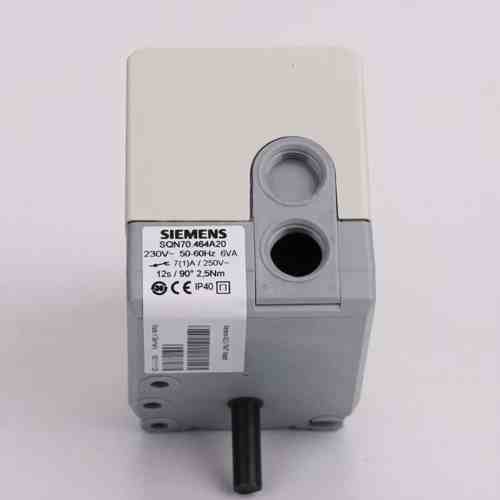

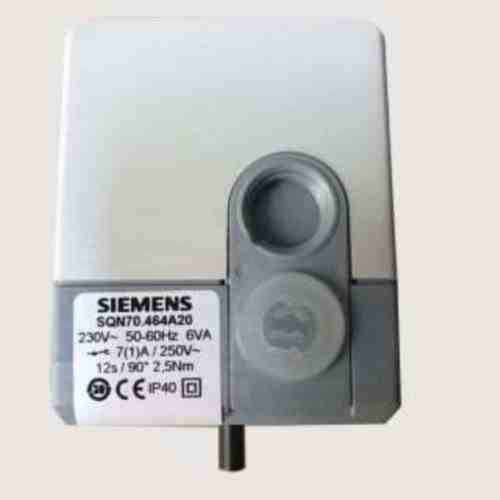

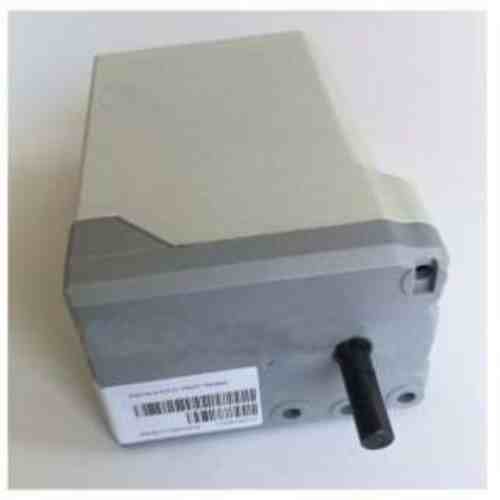

西门子SIEMENS伺服电机SQN70.464A20

西门子SQN70.464A20伺服电机风门执行器配件

SQM...系列风门马达。

品牌：SIEMENS（西门子）

产地：德国

产品说明：

此系列执行器可顺时针或逆时针旋转，运行扭距可到40Nm。

旋转角度160

90?运行时间15...60s

2个限位，6个辅助开关

可有反馈信号输出

型号表:

马达类型 功率 90?运行时间 内部接线图 旋转方向（从轴看） 常规扭距 启动扭距 保持扭距 220V-240V,

50...60Hz

VA s/90? s/130 No Nm Nm Nm 型号

标准版，轴径: 10mm.

Syn. motor 9 14 20 1 逆时针 10 10 4 SQM10.15502

Syn. motor 9 29 42 1 逆时针 10 15 7 SQM10.16502

Syn. motor 9 70 100 1 逆时针 10 15 15 SQM10.17502

Syn. motor 9 14 20 2 逆时针 10 10 4 SQM10.15562

Syn. motor 9 29 42 2 逆时针 10 15 7 SQM10.16562

加强版，轴径: 12mm.

Syn. motor 9 45 66 1 逆时针 20 20 12 SQM20.18502

Syn. motor 9 45 66 1 顺时针 20 20 12 SQM21.18502

Syn. motor 9 29 42 1 顺时针 20 20 12 SQM21.16502

技术参数/主要参数:

主电压 AC220V -15%...AC240V 10%

主频率 50...60Hz 6%

功率 8VA

保护 N to VDE0875

旋转角度 0...160

保护等级 IP54,DIN40050

重量 1700g

环境条件

运输环境 IEC 60 721-3-2

内部条件 class 2K2

机械条件 class 2M2

温度范围 -50... 60度

湿度 <95%

运行环境 IEC 60 721-3-3

内部条件 class 3K5

机械条件 class 3M2

温度范围 -20... 60度

湿度 <95%

不得进水SQM50.480A2Z3 SQM50.481A2

SQM50.481A2G3 SQM50.481A2Z3

SQM50.482A2 SQM50.482A2Z3

SQM50.424A2Z7R SQM50.480A2Z3 SQM50.481A2 SQM50.482A2 SQM50.482A2Z3

SQM50.483A2 SQM50.483A3 SQM50.483A8Z3 SQM50.543A80B

SQM53.489A2 SQM56.664R1Z3 SQM56.680A2 SQM56.680R1Z3

维修工作必须由专业人员进行 每次更换执行器时，检查并确认控制线路的正确连接。

处理

执行器含有电气和电子部件，不能和生活垃圾一起处理。 必须遵守当地和现有的法律规定。
